Allgemeines

RE-V2.1.1 komplett bestückt
RE-V2.1.1 komplett bestückt

Die Relaiserweiterung V2 (RE-V2) ist die Weiterentwicklung der RE-V1. Mit Hilfe der RE-V2 können 8 Relais vom Servodecoder aus angesteuert werden, mit welchen Herzstücke und Zungen-Schienen von Weichen polarisiert werden können. Die RE-V2 ist kompatibel zum ebenfalls hier vorgestellten SX-Servodecoder SD-8-V3 sowie dem Vorgänger SD-8-V2 und dem SX-Servodecoder V4 der Firma MTTM.

Funktionen / Technisches

Die RE-V2 ist eine Baugruppe ohne eigene „Intelligenz“, d.h. es ist kein Prozessor samt Firmware verbaut. Angesteuert wird die RE-V2 über Spannungspegel, welche der jeweilige Servodecoder ausgibt.
Betrieben wird die RE-V2 über eine anzuschließende externe Versorgungsspannung im Bereich:

  • AC/DC: 12…16V

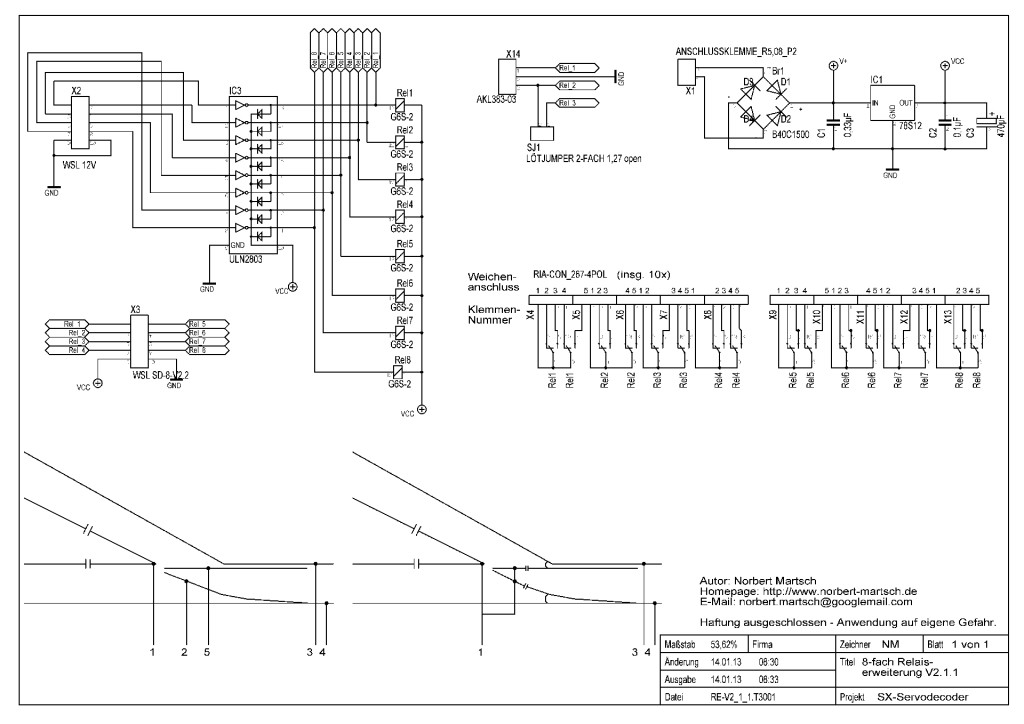

RE-V2.1.1 - Schaltplan
RE-V2.1.1 – Schaltplan

Downloads

Im folgenden sind die jeweils aktuellen Daten hinterlegt. Ältere Versionsstände sende ich bei Bedarf gern auf Anfrage zu.
