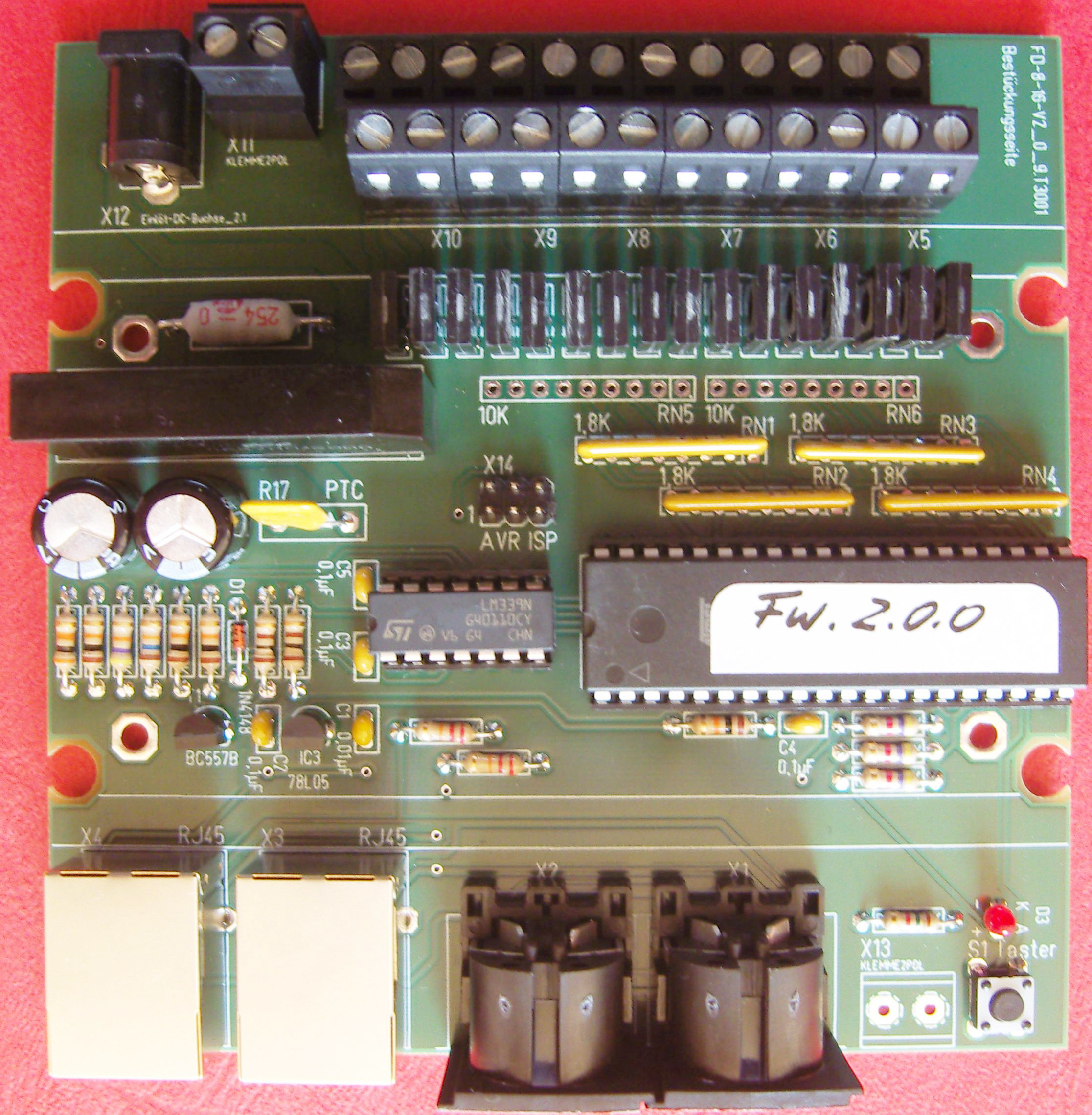

FD-8-16-V2
FD-8-16-V2

Der FD-8-16-V2 ist ein stationärer Funktionsdecoder für das Selectrix-System. Dieser kann als Weichendecoder, Magnetartikeldecoder oder Schaltdecoder für vielfältige Aufgaben eingesetzt werden.
Herzstück ist ein AVR ATmega32, welcher die komplette Signalverarbeitung übernimmt und mit 8MHz getaktet ist. SX-Bus-seitig ist, wie bei den anderen Selbstbauprojekten auch, ein Komparator verantwortlich, exakt die Informationen vom SX-Bus zu verarbeiten – ein Plus an Betriebssicherheit.
Neben den bekannten 5-poligen DIN-SX-Buchsen, besitzt der FD-8-16-V2 auch RJ45-Buchsen zur gleichberechtigten Verkablung des SX-Bus in RJ45-Technik. Mehr Infos hierzu siehe: Selectrix und RJ45-Netzwerkkabel. Das neue Layout ermöglicht zudem dem Einsatz eines optionalen Gehäuses (Hammond Serie 1591, Reichelt Art.-Nr. 1591CFLBK).

Hinweis für den Nachbau/Aufbau

Die Widerstände R12 (10 kOhm), R13 (30 kOhm), R14 (47 kOhm) und R15 (16 kOhm) sind als Präzisions-Metallschicht-Widerstände auszuführen (Toleranz <= 1%). Für Reichelt sind das die Bestellnummern beginnend mit „METALL xxx“ (Toleranz 1%) und „MPR xxx“ (Toleranz 0,1%). xxx = Widerstandswert
Gewöhnliche Kohleschichtwiderstände können bei ungünstiger Toleranzlage (5%) die Kurzschlusserkennung stören.

Vorgängerversion

Die Version FD-8-16-V1 ist ins Archiv umgezogen. Link:

Funktionen

Folgende Funktionen/Leistungsmerkmale wurden umgesetzt:

  • Betriebsart 1:
    • 8 alternierende Ausgänge für den Betrieb als Weichendecoder, sequentielles Schalten der Ausgänge – 1 SX-Adresse benötigt, frei im Bereich 0…103 programmierbar
    • Impulsbetrieb oder Dauerbetrieb für jedes Ausgangspaar
    • geeignet für Weichenantriebe mit Dauerplus und geschalteter Masse (viele Magnetantriebe und auch der motorische Antrieb MP1 von mtb)
  • Betriebsart 2:
    • 16 einzeln ansteuerbare Ausgänge – 2 SX-Adressen benötigt, beide frei im Bereich 0…103 programmierbar
    • Impulsbetrieb oder Dauerbetrieb für jeden Ausgang separat programmierbar.
    • Impulsdauer im Bereich 0,1…25,5 Sekunden in 0,1s-Schritten programmierbar.
    • Abspeichern des letzten Zustandes in beiden Betriebsarten programmierbar
    • Elektronische Überstrom-/Kurzschlusssicherung zur Absicherung der Ausgangsstufen und der angeschlossenen Komponenten, automatisches Wiedereinschalten der Ausgänge sobald Überstrom/Kurzschluss behoben. Diese Absicherung kann über die Programmierung auch deaktiviert werden.
    • Zusätzliche Absicherung der Schaltung durch einen PTC
    • Maximale Belastbarkeit der Ausgänge: 1,5A je Ausgang, jedoch 3A für den Gesamtdecoder
    • Komplett über den SX-Bus programmierbar – dafür werden im Programmiermodus die SX-Adressen 1 und 2 benötigt.

Technisches

Als Plus für die Betriebssicherheit des Funktionsdecoders selbst, aber auch der angeschlossenen Verbraucher, besitzt der FD-8-16-V2 eine elektronische Überstrom- und Kurzschlusserkennung. Diese deaktiviert automatisch die Endstufen des Decoders und schaltet selbstständig wieder zu, sobald der Fehlerfall beseitigt wurde. Zusätzlich schützt ein PTC (temperaturabhängige Sicherung) den Funktionsdecoder sowie die angeschlossenen Verbraucher.

Versorgungsspannung:

  • 12…24V AC/DC

Belastbarkeit der Ausgänge:

  • max. 1,5A pro Ausgang
  • max. 3,1A für das gesamte Modul

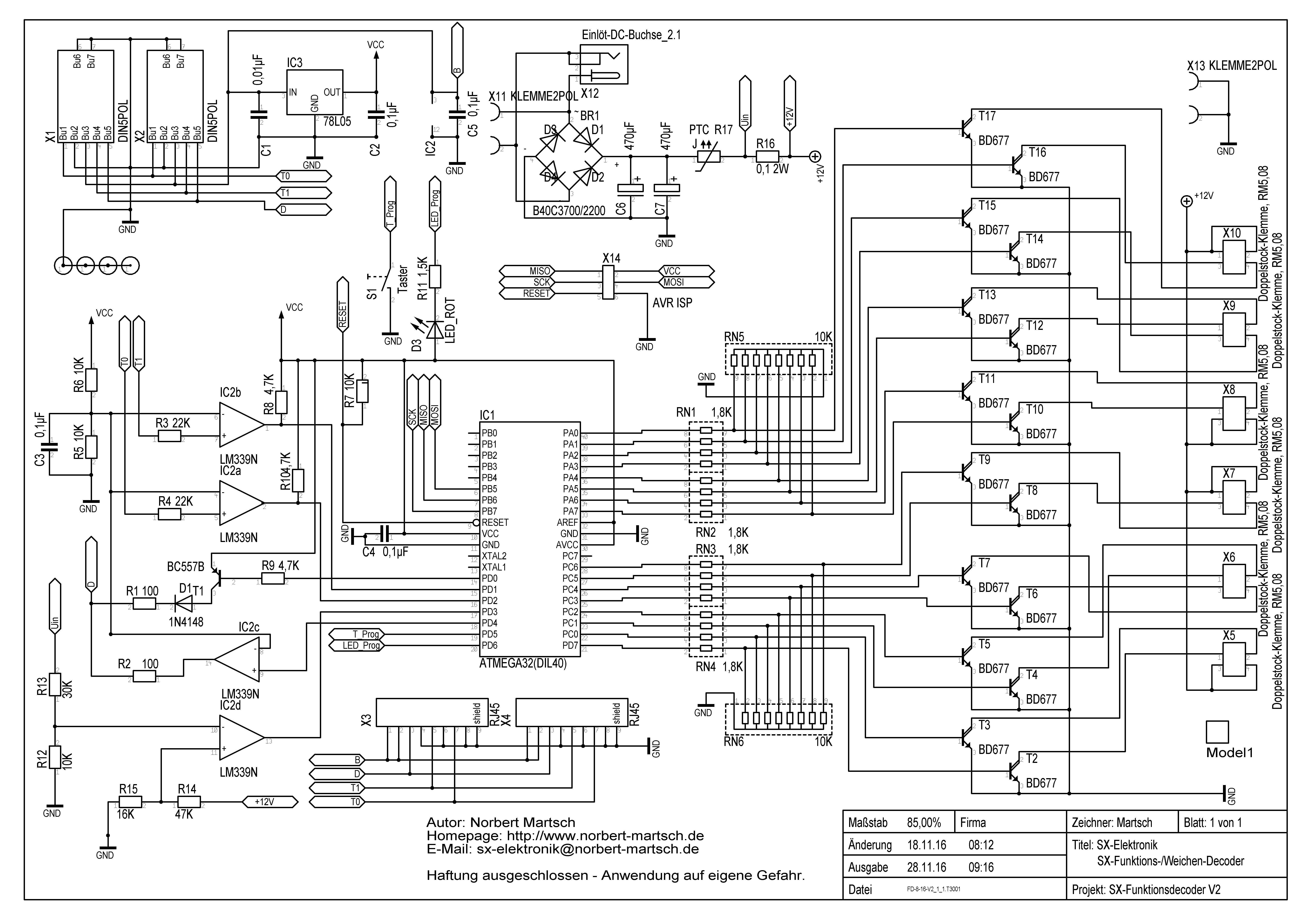

FD-8-16-V2.1.1 Schaltplan
FD-8-16-V2.1.1 Schaltplan

Downloads

14 Antworten

  1. K. Hörmann

    Hallo Norbert, vielen Dank für die schnelle Antwort !! Habe jetzt alle nochmal durchprogrammiert. Dabei kam mir
    der Gedanke mal mit höherer Spannung zu arbeiten. Habe ein externes regelbares Netzteil für die Schaltdecoder
    im Einsatz. Habe nun mal von 16 V auf 20 V erhöht und nun flutschen die Antriebe wieder in die Abschaltung.
    Tut mir Leid, daß ich Dich damit belästigt habe !! Hätte ich ja schon früher draufkommen können.
    Wünsche einen guten Rutsch ins neue Jahr !!
    Viele Grüße, Karl

    • schnorpser

      Hallo Karl,
      vielen Dank für deine Rückmeldung. Eine Erklärung habe ich für das von dir geschilderte ehrlich gesagt nicht. Klar, gut wenn es nun funktioniert, aber der Zusammenhang zwischen der von dir genannten Versorgungsspannung und der Abschaltfunktion erschließt sich mir nicht.
      Hast du wirklich nix anders gemacht, als letztens, wo es nicht funktionierte? Andere Konstellation am SX-Bus, mit was programmiert?

      Viele Grüße und ebenso guten Rutsch ins neue Jahr, Norbert.

  2. Karl Hörmann

    Hallo Norbert, habe seit Umbau auf Digital 3 FD-8-16-V1 Selbstbau in Betrieb. Nachdem mir in letzter Zeit Weichenantriebe
    von Arnold heiß geworden sind, habe ich festgestellt, daß der FD sich nicht mehr auf Impuls programmieren läßt, bzw diese
    Programmierung nicht mehr behält. Der jeweilige Richtungskontakt steht unter Dauerstrom und der Weichenantrieb wird trotz
    funktionierender Endabschaltung heiß. Zwei habe ich nicht mehr rechtzeitig vom Strom trennen können und sind verschmolzen.
    Es ist mir ein Rätsel. Was kann ich tun ?
    MfG. Karl

    • schnorpser

      Hallo Karl,
      aus der Ferne schwer zu sagen, wo das Problem liegt. Sofern der Decoder sich seine anderen Parameter „merkt“, ist ein Defekt des AVRs unwahrscheinlich, aber nicht unmöglich.

      Wurden alle Parameter bzgl. Impulsbetrieb korrekt eingestellt, d. h. sowohl jeder Ausgang auf Impuls programmiert (siehe Doku, muss für jeden Ausgang separat erfolgen), als auch eine sinnvolle Zeit (1…2s)gewählt?

      Ansonsten mit die betreffenden Decoder zur Prüfung zusenden, Adresse siehe Impressum.

      Viele Grüße, Norbert

  3. Johannes

    Dem Atmel Contoler, bei reichelt bestellt,
    muss dann noch eine Software aufgespielt werden ?

    • schnorpser

      Hallo, ja, die AVRs werden ohne Firmware ausgeliefert und müssen mittels passenden Programmer programmiert werden.

      Viele Grüße, Norbert

    • schnorpser

      Hallo Winfried,

      nein, das ist leider nicht möglich.

      Viele Grüße, Norbert.

  4. P.Freitag

    Guten Tag Herr Martsch,
    Wie Stelle ich en Weichendecoder um auf inpuls
    Ich bedanke mich im vorraus

    P.Freitag

    • schnorpser

      Hallo Herr Freitag,

      wie schon vorab geschrieben, steht auch dies in der Anleitung/Dokumentation beschrieben – Parameter 4 und 5. Die Einstellung dieser Parameter erfolgt analog der Einstellung der Adresse.
      Gibt es Verständnis-Fragen zur Anleitung?

      Viele Grüße,
      Norbert

  5. Paul Josef Freitagp

    Anfrage:Wie kann ich einen Weichendecoder die achalktzeit verkürzen

    MFGP.Freitagfreitrag

    • schnorpser

      Entsprechend Dokumentation ist hierzu Parameter 3 zuständig. Dieser stellt in 100ms Schritten die Abschaltdauer ein. Wichtig hierfür ist, dass der Ausgang/die Ausgänge Decoder im „Impulsmodus“ sind (Parameter 4 und 5).

      Viele Grüße,
      Norbert

    • schnorpser

      Hallo,
      bitte schaue in der Anleitung nach Parameter 4 und 5 (Abschnitt Parameterliste). Diese steuern, ob ein Ausgang Dauerstrom oder Impulsbetrieb ausgeben soll. Parameter 4 steuert die Ausgänge 1…8,Parameter 5 die Ausgänge 9…16. Eine 0 bedeutet Dauerstrom, 1 bedeutet Impulsbetrieb.

      Viele Grüße, Norbert
