Allgemeines

AZM-16-32-V1.0
AZM-16-32-V1.0

Das Anzeigemodul AZM-16-32-V1 besitzt 32 nach Masse-/“Minus-“ geschaltete Ausgänge, welche einzeln oder alternierend (abwechselnd) 2x 16 angesteuert werden können. Damit eignet es sich für vielfältige Beleuchtungs- und Ausleuchtungsaufgaben, u.a..

  • Ausleuchtung der Weichenlage in einem Stelltisch (alternierender 2x 16-Betrieb)
  • Ausleuchtung von Fahrwegen und Besetztmeldungen in einem Stelltisch (32x-Betrieb)
  • Lichtsignal-Ansteuerung
  • Lauflicht bei einer Baustellenabsperrung
  • Sonstige, allgemeine Licht-Schaltungen auf der Modellbahn

Um das AZM-16-32-V1 komfortabel über den PC zu parametrieren/programmieren, steht ein Programmiertool zur Verfügung. (In Überarbeitung, Update folgt.) Natürlich sind auch alle anderen, üblichen Programmierwege möglich (SX-Handregler, SX-Busmonitor, SX1-Freeware von Daniel Mikeleit, RMX-PC-Zentrale, etc.).

Funktionen

Über den SX-Bus wird das AZM elektronisch parametriert. Im Modus der 32 Einzelausgänge kann jedem Ausgang individuell folgende Funktion zugewiesen werden:

  • Dauerausgang
  • Blinken
  • Impuls
  • Lauflicht Blockweise (8 Ausgänge)

Im Modus der 16 alternierende Ausgänge sind für die Ausgänge die Modi „Dauerausgang“ oder „Impuls“ einstellbar.

Für das Blinken kann eingestellt werden, ob alle Ausgänge (sofern Blinken aktiv) simultan Blinken sollen, oder jeder Ausgang individuell (in Abhängigkeit des Zeitpunkts seiner Aktivierung) blinkt. Die Blinkdauer und Impulsdauer können im Bereich 0…255 (Zeitbasis 10ms, entspricht 0…2,55s) eingestellt werden.

Einstellbare Funktionen:

  • SX-Adressen
  • Daueranzeige je Ausgang
  • Alternierendes Umschalten zweier benachbarter Ausgänge (Weichenmodus)
  • Mix-Modus: Ausgänge 1…16 Einzelmodus / Ausgänge 17…32 alternierend
  • Abspeicherung letzter Zustand: Ja / Nein
  • Impulsmodus je 8er-Gruppe einstellbar
  • Impulsdauer einstellbar (dieser Parameter gilt für alle Ausgänge)
  • Simultanes Blinken aller Ausgänge und Gruppe
  • Einzel-Blinken je Ausgang (nicht simultan – vom Einschaltzeitpunkt abhängig)
  • Blinkfrequenz variabel einstellbar
  • Lauflicht Blockweise bzw. pro Ausgang aktivierbar (zyklisch füllen und leeren), für je 8 Anzeigeelemente – keine Einzelfolge! Das Lauflicht wird immer erst nach der Deaktivierung verzögert beendet, d.h. wenn alle Ausgänge wieder auf 0 (= AUS) gesetzt sind.

Technisches

Das AZM-16-32-V1 kann mit Gleich- oder Wechselspannung versorgt werden. Mit Hilfe eines Gleichrichters und Schaltreglers wird die Versorgungsspannung verlustarm und damit mit hohem Wirkungsgrad (ggü. Linear-/Längsreglern) auf 12V DC geregelt und stabilisiert. Der Plus-Pol der 12V DC stehen dann an einer 2-fach Schraubklemme zur weiteren Verwendung zur Verfügung. Die Ausgänge des AZM-16-32-V1 schalten gegen Masse, stellen also den Minus-Pol bereit. Sinn und Zweck dieser Schaltung ist, dass beim Einsatz mehrerer AZMs, die ggf. an verschiedenen Netzteilen angeschlossen sind, stets die gleiche Ausgangsspannung bereitgestellt wird und damit gleiche Ausgangsbedingungen für gleiche Helligkeiten bieten.
Der Prozessor (AVR) ist ein ATMEL ATmega8, getaktet mit 8MHz. Dieser wird vom SX-Bus über einen 5V-Spannungsregler versorgt. Der Schaltungsteil der Ausgänge wird separat über eine Zubehör-Versorgungsspannung betrieben. Der AVR überwacht die Versorgungsspannung und gibt die Ausgänge erst dann frei, wenn die Zubehörspannung anliegt.

  • Zubehör-/Versorgungsspannung:
    • AC: 10…18V, mind. 40W
    • DC: 14…22V, mind. 40W
    • empfohlen: DC, 14…16V aus einem Schaltnetzteil bzw. Laptopnetzteil, mind. 40W
  • Ausgangsspannung:
    • 12V DC
  • Strombelastbarkeit:
    • pro Ausgang max. 0,1A
    • Summe Modul: 3A

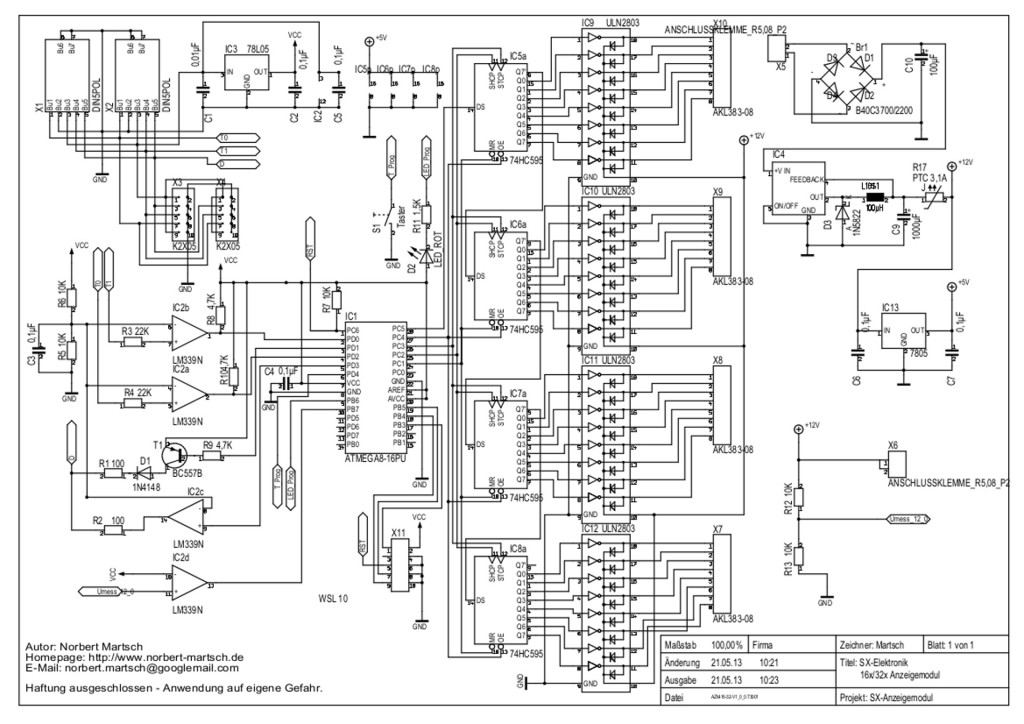

AZM-16-32-V1.0 Schaltplan
AZM-16-32-V1.0 Schaltplan

Downloads

Im folgenden sind die jeweils aktuellen Daten hinterlegt. Ältere Versionsstände sende ich bei Bedarf gern auf Anfrage zu.

Erhältliche Teile

Auf Wunsch sind Platinen und komplette Bausätze verfügbar.
Anfragen bitte an sx-elektronik@norbert-martsch.de



2 Antworten

  1. für Lichtsignalsteuerung auch dimmbar (sanfter Lichtwechsel) ?

    • Hallo Johannes,
      nein, per Software sind die Ausgänge des AZM nicht dimmbar. Auch ein sanfter Lichtwechsel ist nicht implementiert.
      Viele Grüße, Norbert.
